产品详情

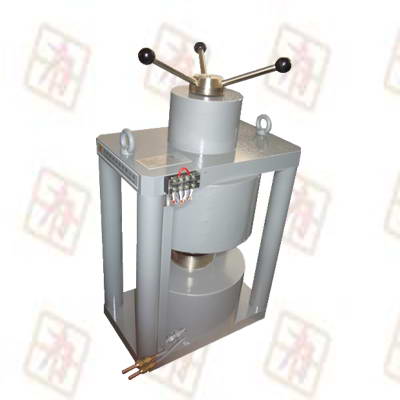

PEM-1510型电磁铁/电磁场发生器
1、概述
1.1、PEM-1510型电磁铁/电磁场是四立柱形结构水冷式的电磁铁磁场，具有视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便的特点。
1.2、PEM-1510型电磁铁/电磁场的工作气隙调节轻便灵活，极帽处设有螺纹装卸方便，极柱直径为φ120mm，极面直径为扩充式，极面大小为Φ155mm。工作气隙最大30mm。
1.3、PEM-1510型电磁铁/电磁场采用新型结构设计，极头不需锁紧，气隙不改变，气隙调整杆可定位，保证测量使用的重复性。
1.4、PEM-1510型电磁铁/电磁场可用于磁参数测量，也可在小气隙时用于铁氧体等磁性产品的充磁。
2、技术参数
2.1、极面直径：φ155mm
2.2、工作气隙：0～30mm，连续可调。
2.3、磁场强度：H≥1T，工作气隙14mm时，
2.4、剩 磁：≤10mT，气隙10mm时
2.5、工作电流：DC 0～15A （线包阻抗：8Ω）
2.6、线包绝缘：＞10MΩ
2.7、冷却方式：自来水冷却（用户也可自配循环水冷却系统）。
2.8、电磁铁外形尺寸：490mm×300mm×910mm
3、磁场参数:
|
电 流 |
工作气隙（mm) |
||||
|
5mm |
10mm |
15mm |
20mm |
30mm |
|
|
磁感应强度（mT） |
|||||
|
1A |
605 |
360 |
245 |
175 |
125 |
|
2A |
946 |
620 |
440 |
343 |
230 |
|
3A |
1045 |
820 |
635 |
498 |
340 |
|
4A |
1112 |
903 |
754 |
624 |
442 |
|
5A |
1168 |
962 |
817 |
705 |
530 |
|
6A |
1213 |
1008 |
870 |
754 |
595 |
|
7A |
1248 |
1045 |
908 |
798 |
641 |
|
8A |
1278 |
1080 |
945 |
834 |
680 |
|
9A |
1300 |
1105 |
976 |
864 |
713 |
|
10A |
1320 |
1123 |
1000 |
889 |
741 |
|
11A |
1336 |
1140 |
1020 |
911 |
766 |
|
12A |
1350 |
1154 |
1039 |
931 |
786 |
|
13A |
1365 |
1167 |
1054 |
947 |
806 |
|
14A |
1377 |
1178 |
1067 |
960 |
822 |
|
15A |
1390 |
1190 |
1080 |
970 |
838 |
