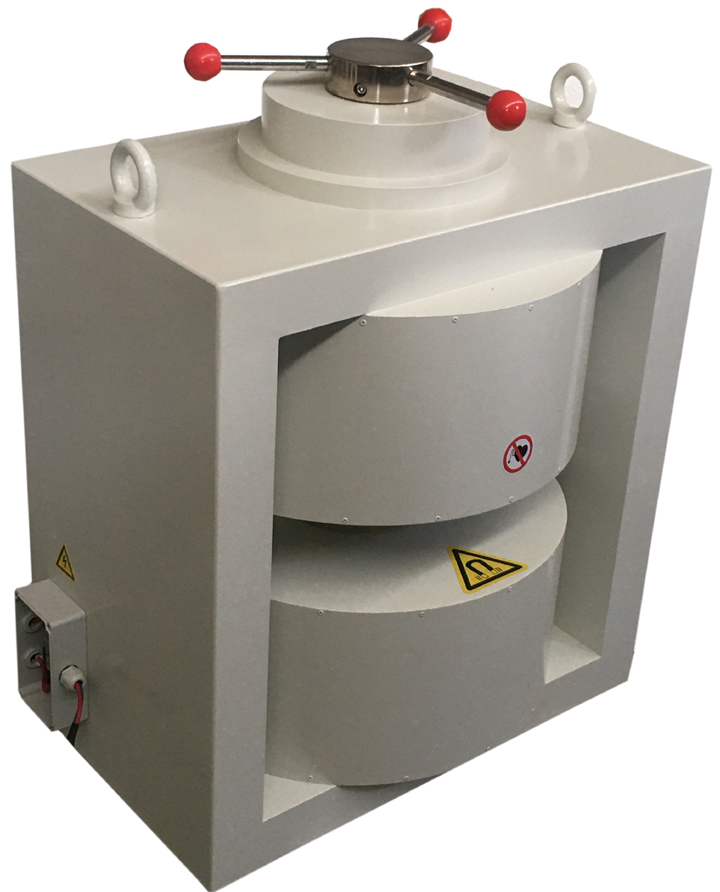

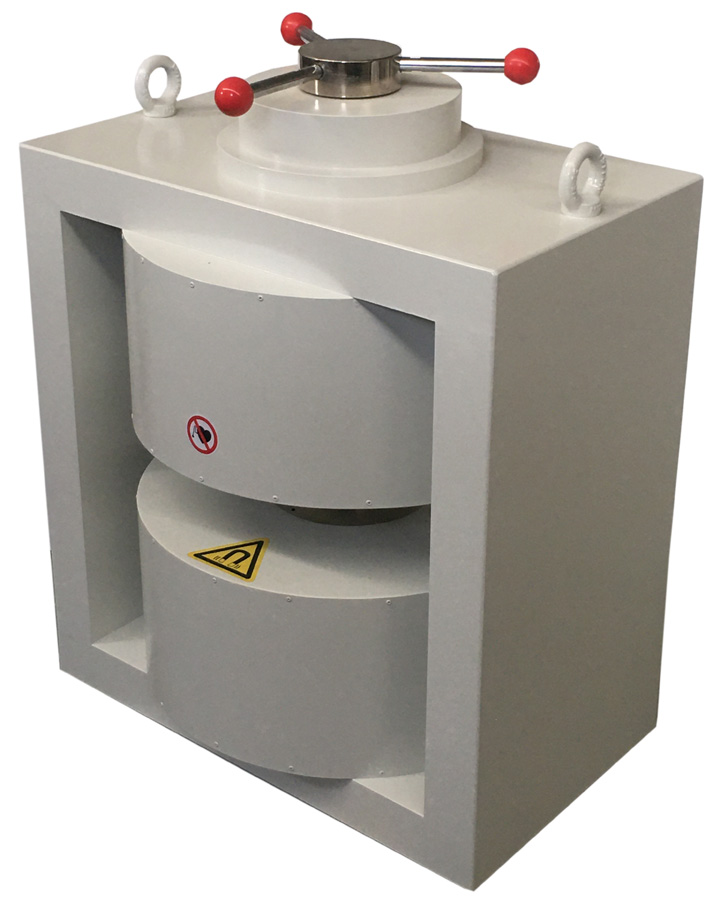

  • 名称:PEM-1410磁场电磁铁

  • 分类:直流电磁铁

  •
  • 分享到:

产品详情

1、PEM-1410磁场电磁铁 可提供可调磁场源,用于科研单位,高等院校及工厂做物质磁性实验,具有多种用途可配用于磁性材料测量装置、振动样品磁强计、霍尔效应研究、磁光效应研究、磁电阻效应研究、磁致伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置以及对磁性器件的充磁和退磁等等,用途非常广泛。
2、磁场电磁铁工作原理
磁场电磁铁是由励磁线包、轭铁、铁芯(极柱)、极头等组成的闭合磁路,励磁线圈/包加上一定大小的电流、能产生一定的磁场,外部励磁线圈的磁场对铁芯(极柱)进行磁化作用,其内部的排列不规则的铁磁性金属原子重新规则排列,共同指向一个方向,增加了磁通(磁放大),由于铁芯、轭铁的磁路作用、在气隙间就产生很大的磁通量,当控制电源电流变化时,极头间气隙中形成可控的磁感应强度。
3、电磁铁特点:

磁场气隙单向可调,双轭结构,磁场方向垂直;直立座放,有很宽阔的操作空间,便于取放样品和与其他设备的组合架构,是磁性研究最为常见的磁场发生器之一。适用于霍尔效应研究,磁电阻效应研究、磁滞伸缩研究、转矩磁强计、力法磁强计、振动样品磁强计、磁化率测量装置、磁性材料测量装置等。

3、主要技术指标极面直径:φ140mm

磁场方向:垂直方向

磁场样式:立式

工作气隙:0~80mm连续可调

磁场强度:

         工作气隙20mm时,H≥2.0T
         工作气隙30mm时,H≥1.7T
         工作气隙40mm时,H≥1.4T
         工作气隙50mm时,H≥1.3T
         工作气隙60mm时,H≥1.2T
         工作气隙70mm时,H≥1.1T
         工作气隙80mm时,H≥1.0T
工作电流:0-25A
外形尺寸:680(L)*560(W)*820(H)
重量:1000kg
