产品详情
PEM-320MP铝镍钴磁场热处理
1.概述
1.1铝镍钴永磁合金是现代最重要的一种永磁材料,由于它具有很高的永磁性能和良好的稳定性,而且温度系数小.因此在电力、仪表、电子工业和尖端科学技术中获得了广泛的应用.
铸造铝镍钴永磁材料的工艺流程主要包含九个工序过程,其中配料、磁场热处理为关键工序。国内外,主要采用磁场热处理方法来提高材料的磁性能,本方法由磁体预热,高温固溶,磁场冷却、磁场等温、多级时效处理构成,通过对磁体的磁场热处理,获得优良的永磁性能和集合形状满足要求的磁性元件。
1.2、磁场热处理的机理
将铝镍钴磁体冷却到居里点以上50∽1000度(即900度左右)置于磁场中,以一定的速度继续冷却,或者在热磁处理炉中保温一段时间,依靠磁场的作用,使调幅分解形成的α1相沿接近外磁场的易磁化方向排列,形成磁织构,以获得高矫顽力。在磁场中的冷却速度不宜过快,以便α分解成α1 + α2充分完成;但冷却速度也不能太慢,以保证α1相的高度弥散分布,具体铝镍钴在磁场中的临界冷却速度皆由试验确定,也就是依据规定产品的生产工艺来确定。
2、特点

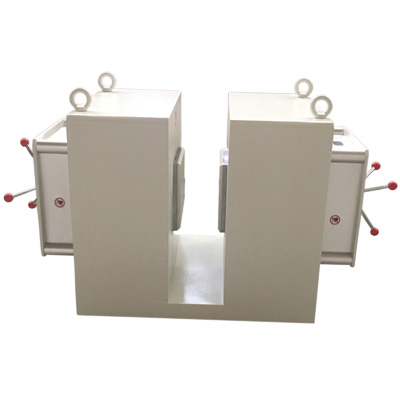

2.1、PEM-320MP型铝镍钴磁场热处理系统由加热箱式炉、箱式炉温度控制器、磁场电磁铁、磁场控制电源、冷却水装置(对磁场电磁铁进行冷却)组成。磁场电磁铁采用单扼U形结构,具有视野开阔,外形美观,结构可靠,磁场强度高、磁场强度大小调节方便等特点。
2.2、PEM-320MP型铝镍钴磁场热处理系统磁场气隙调节轻便灵活,极头与极柱设计为一体结构,漏磁小,极面尺寸为300mm×300mm,做到了较高的电磁效率,工作磁场气隙最大为240mm。
2.3、PEM-320MP型铝镍钴磁场热处理系统的工作磁场气隙调整结构采用T型螺纹结构,调节杆调节工作气隙的大小,调节方便,工作时不需要锁紧。
2.4 PEM-320MP型铝镍钴磁场热处理系统既可用于磁性材料的取向热处理,也可用于大产品的磁参数测量,同样适用大块薄片的磁性材料产品的磁化试验。
3、主要技术参数
3.1、适用范围:主要用于磁场取向、磁场热处理、磁化充磁、物质磁效应应用、磁光效应、霍尔效应、磁性测量等工程
3.2、极面尺寸 :300mm×300mm
3.3、磁场气隙 :0~240mm连续可调。
3.4、中心磁场强度 :
H≥1.1T 2.4 PEM-320MP型铝镍钴磁场热处理系统既可用于磁性材料的取向热处理,也可用于大产品的磁参数测量,同样适用大块薄片的磁性材料产品的磁化试验。
3、主要技术参数
3.1、适用范围:主要用于磁场取向、磁场热处理、磁化充磁、物质磁效应应用、磁光效应、霍尔效应、磁性测量等工程
3.2、极面尺寸 :300mm×300mm
3.3、磁场气隙 :0~240mm连续可调。
3.4、中心磁场强度 :
H≥1.1T 工作气隙100mm时
H≥0.8T 工作气隙150mm时
H≥0.6T 工作气隙200mm时
H≥0.5T 工作气隙240mm时
3.5、工作电流 :DC 0~100A
3.6、线包绝缘电阻 :>10MΩ
3.7、冷却方式 :水箱式冷却
3.8、直流冷态电阻 :1.5欧
3.9、充磁机尺寸 :1800(L)×9500(D)×1000(H)
3.10、重 量 :4000kg
3.11、最高功率 :15kW
4.0、磁场参数表
电 流 |
磁场工作气隙(mm) |
||||||||||||||
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
210 |
220 |
230 |
240 |
|
磁场mT |
|||||||||||||||
5A |
86 |
78 |
72 |
66 |
61 |
57 |
54 |
50 |
47 |
45 |
43 |
41 |
39 |
37 |
35 |
10A |
173 |
156 |
143 |
132 |
122 |
114 |
107 |
100 |
94 |
90 |
85 |
81 |
77 |
74 |
69 |
15A |
253 |
238 |
212 |
196 |
181 |
170 |
158 |
149 |
141 |
134 |
127 |
120 |
115 |
110 |
103 |
20A |
343 |
312 |
279 |
260 |
241 |
225 |
211 |
198 |
187 |
177 |
168 |
160 |
152 |
146 |
137 |
25A |
418 |
383 |
346 |
321 |
298 |
279 |
261 |
247 |
233 |
221 |
210 |
199 |
190 |
181 |
169 |
30A |
485 |
448 |
418 |
385 |
354 |
331 |
311 |
294 |
277 |
263 |
250 |
238 |
226 |
216 |
202 |
35A |
544 |
503 |
469 |
437 |
412 |
385 |
356 |
338 |
325 |
305 |
289 |
275 |
263 |
251 |
235 |
40A |
598 |
553 |
515 |
483 |
454 |
428 |
405 |
379 |
364 |
343 |
326 |
311 |
298 |
284 |
267 |
45A |
654 |
603 |
562 |
527 |
495 |
468 |
443 |
421 |
400 |
378 |
361 |
344 |
331 |
315 |
297 |
50A |
705 |
652 |
608 |
570 |
536 |
506 |
479 |
456 |
433 |
414 |
396 |
376 |
360 |
344 |
325 |
55A |
756 |
700 |
652 |
611 |
575 |
544 |
515 |
490 |
466 |
445 |
389 |
408 |
389 |
371 |
351 |
60A |
806 |
748 |
697 |
653 |
614 |
581 |
550 |
524 |
498 |
476 |
419 |
436 |
419 |
397 |
376 |
65A |
856 |
793 |
740 |
694 |
653 |
618 |
585 |
557 |
530 |
507 |
485 |
464 |
446 |
423 |
400 |
70A |
900 |
837 |
782 |
734 |
691 |
654 |
620 |
589 |
562 |
536 |
513 |
492 |
472 |
449 |
425 |
75A |
944 |
877 |
822 |
771 |
728 |
689 |
653 |
622 |
593 |
566 |
542 |
519 |
499 |
473 |
449 |
80A |
984 |
916 |
858 |
807 |
763 |
722 |
685 |
653 |
623 |
596 |
570 |
546 |
525 |
498 |
473 |
85A |
1023 |
954 |
893 |
841 |
795 |
754 |
717 |
683 |
652 |
624 |
598 |
573 |
551 |
523 |
497 |
90A |
1059 |
988 |
927 |
874 |
827 |
785 |
747 |
712 |
680 |
651 |
624 |
599 |
576 |
546 |
520 |
95A |
1094 |
1021 |
958 |
905 |
857 |
814 |
774 |
740 |
707 |
678 |
650 |
624 |
600 |
569 |
543 |
100A |
1126 |
1053 |
990 |
935 |
886 |
842 |
802 |
767 |
733 |
702 |
674 |
648 |
624 |
594 |
565 |
